更新時間：2026-03-17

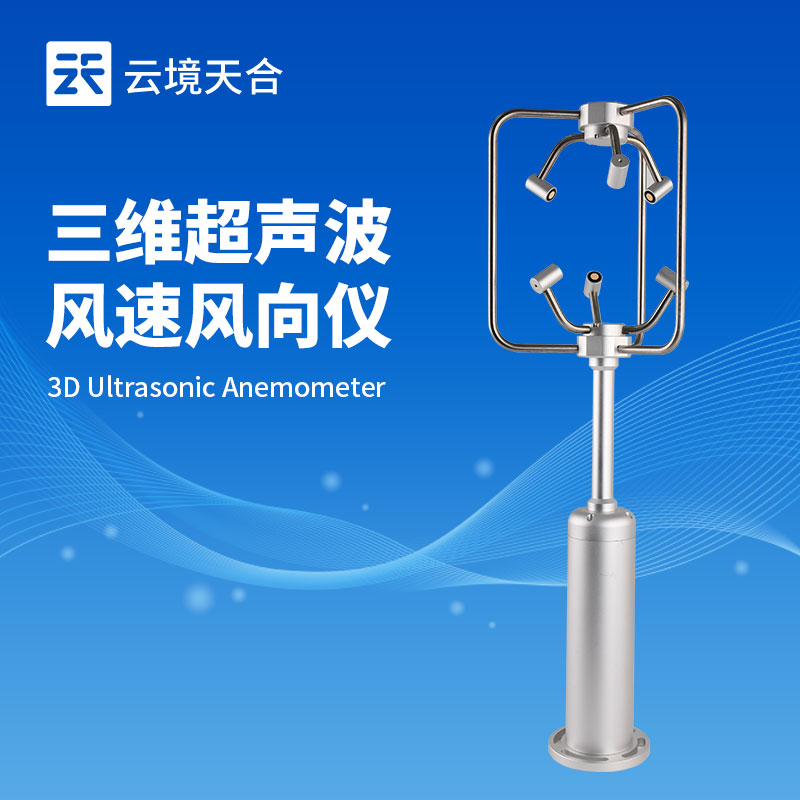

瀏覽次數：7云境天合三維超聲波風速風向儀的原理：運用超聲波技術精準獲取風速風向數據【型號：TH-SWF1，物聯網一體化設備，云境天合支持定制服務】云境天合三維超聲波風速風向儀依托超聲波時差法原理，通過在三維空間中交叉布置多組超聲波換能器構建立體測量矩陣。當超聲波在氣流中傳播時，順風與逆風方向的傳播時間差會隨風速變化，而不同換能器間的相位差則可解算出風向角度。設備內部的三對換能器分別對應X、Y、Z三個空間坐標軸方向，通過循環發射和接收超聲波信號，精確測量不同路徑的傳播時間差。例如，水平面內至少需要三個非共線的超聲波路徑來確定東西向和南北向的風速分量，垂直方向則通過專門設置的傳播路徑測量垂直風速?；谑噶亢铣稍恚到y(tǒng)將各方向分量進行數學運算，最終得出總風速值及三維風向角度。這種非接觸式測量方式無需機械轉動部件，避免了傳統設備因磨損、卡滯導致的誤差，同時具備毫秒級響應速度，可實時捕捉風場突變與湍流結構。
產品介紹
三維超聲波風速風向儀采用超聲波測量技術，獨特的結構設計，大大減小了風阻的影響，提升了測量的精度。全金屬材質，沒有任何移動部件，堅固耐用，可以同時測量水平和垂直方向的風向，X/Y/Z 軸風速(即U、V、W 矢量輸出)。適應在各種環境下，全天候的運行，為各領域的氣象監測提供可靠數據。廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。
工作原理
三對超聲波換能器的距離固定，控制換能器收發電路實現多對換能器依次發出超聲波和接收超聲波，測量超聲波在順風和逆風中的飛行時間，通過風速與飛行時間的關系得到3個方向上的風速分量，由矢量合成原理得出總的風速值。根據水平面內的風速分量求出水平風向，垂直風速分量求出垂直風向。
技術參數
| 供電電壓 | DC 9-24V |
| 信號輸出 | RS485 |
| 通訊協議 | 標準MODBUS協議 |
| 波特率 | 9600 bps |
| 平均功耗 | 2W |
| 工作溫度 | -40-80℃ |
| 工作濕度 | 0-100%RH |
| 防護等級 | IP66 |
| 監測要素 | 合成風速、水平風向、垂直風向、X/Y/Z軸矢量風速 |
| 要素 | 量程 | 精度 | 分辨率 |
| 合成風速 | 0～60m/s | ±(0.5+3%FS) | 0.01m/s |
| 水平風向 | 0～359° | ±3° | 1° |
| 垂直風向 | -90～90° | ±3° | 1° |
| X軸風速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
| Y軸風速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
| Z軸風速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
